MI PEQUEÑO TALLER

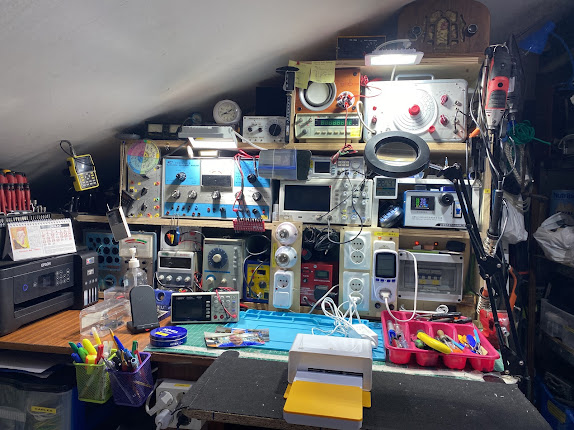

                                                   Taller remodelado en febrero de 2023

En plena faena, construcción comprobador válvulas (tubos).

Está ubicado en un trastero situado en el ático del edificio donde vivo. Recibe luz natural a través de una claraboya. Es bastante amplio pero, como todo trastero que se precie, está lleno de cosas que seguro,  nunca volveremos a usar.

Como mesa de trabajo tengo una que construyó mi suegro, Rodrigo y que estaba en una habitación de  la vivienda como mesa de estudio.

Algunas estanterías ya existían y han sido recicladas; otras, las compré ante la falta de sitio para depositar los diversos enseres del taller.

Así mismo, dispongo de varias cajas plásticas  de clasificación  de distintos tamaños.

La instalación eléctrica cuenta con un interruptor general , diferencial, varios magnetotérmicos y transformador de aislamiento (muy importante).

El reparto del suministro eléctrico se hace a través de diferentes puntos de conexión (28) distribuidos en enchufes de cuatro tomas y dos niveles, cada uno con su magnetotérmico.

En febrero 2023, procedí a montar una nueva estantería para el aparataje del taller de esta manera el acceso a los distintos aparatos es más fácil y eficiente.

Actualizado a 9/05/2023.

APARATAJE

 - Capacímetro: HolPeak DM 6013C . 200pf - 2000pf - 20nf - 200nf - 2uf - 20uf - 200uf - 2000uf - 20mf.

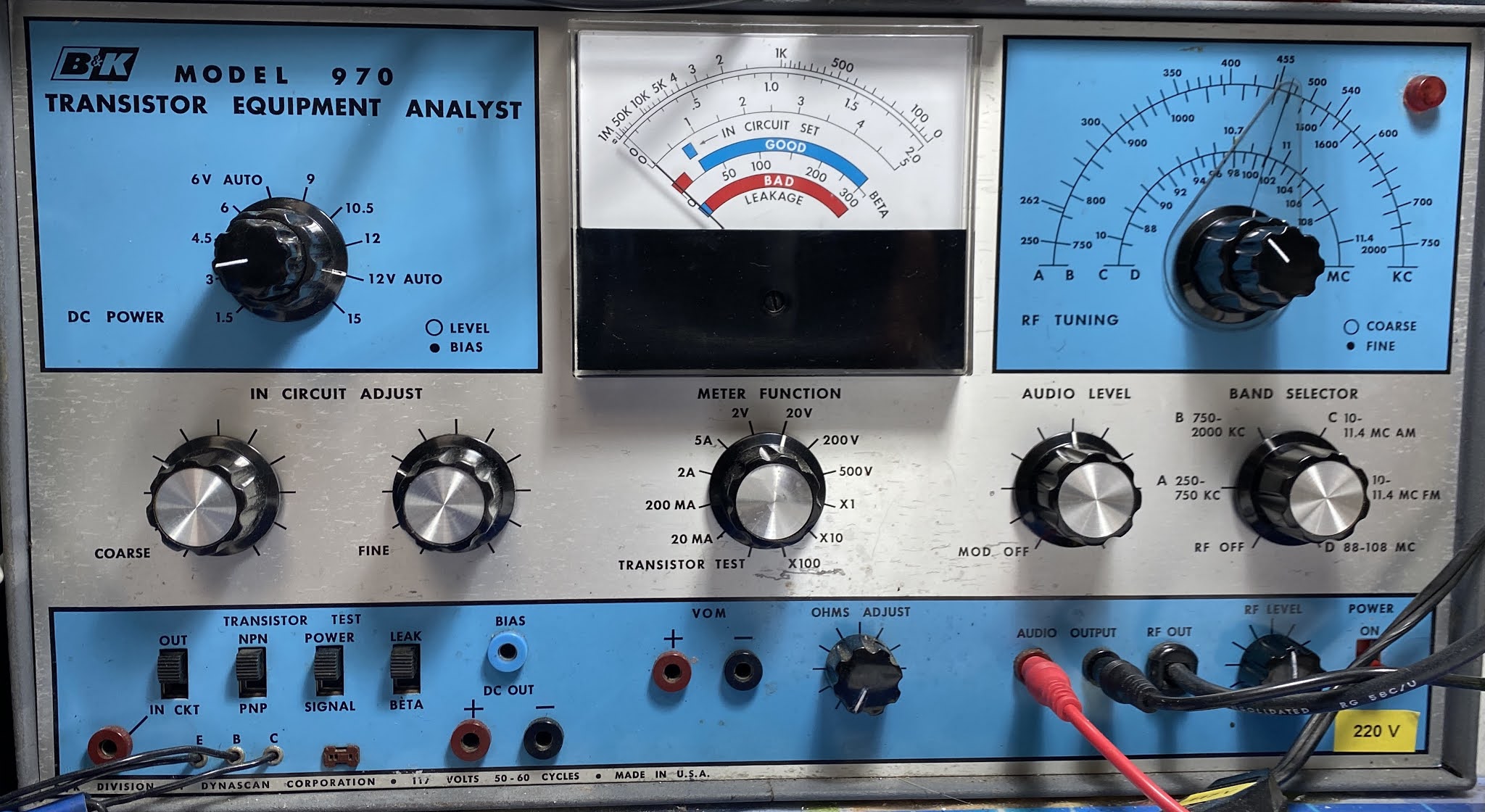

- Centro de reparación B & Q Modelo 979: Es un aparato muy completo ya que consta de los siguientes aparatos: fuente de alimentación de 1,5  a  15v DC, medidor de transistores, medidor de tensión, óhmetro, amperímetro, generador de RF en cuatro segmentos: A 250 a 7150 kc, B 750 a 2000 Kc, C 10 a 11,4 Mc AM FM, D 88 a 108 Mc FM, generador de BF.

- Comprobador de válvulas, DYNA JET modelo 606. En este momento averiado, pendiente de trafo alimentación.

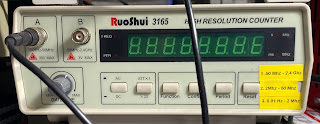

- Frecuencímetro Ruoshui 3165. Rango de medidas: 0,01 Hz a 2 Mhz, 2 Mhz a 50 Mhz y de 50 Mhz a 2,4 Ghz.

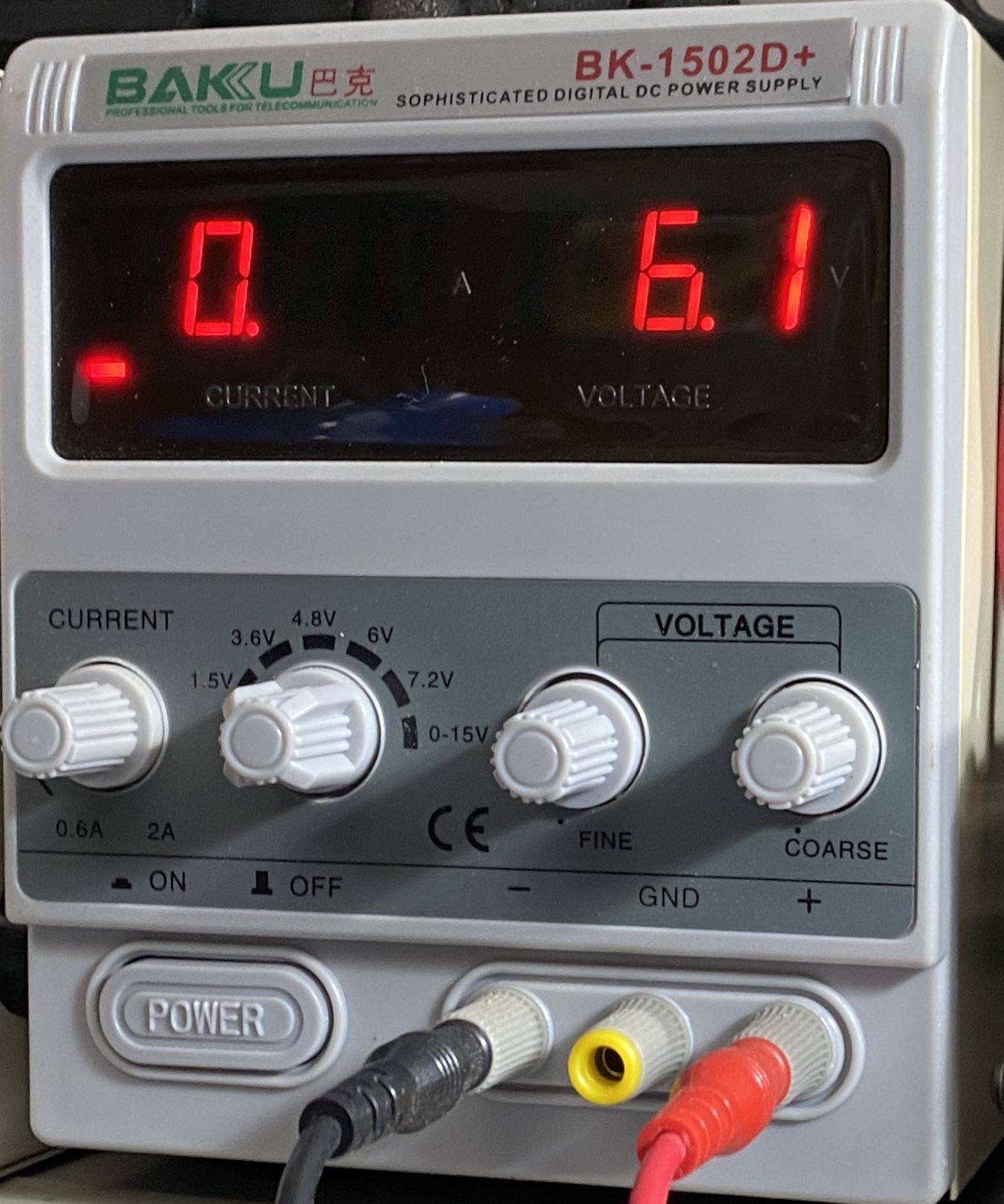

- Fuentes de alimentación: Baku BK-1502D de 0 - 15 v. TSD 1,5 - 3 - 4,5 - 6 - 9 - 12.

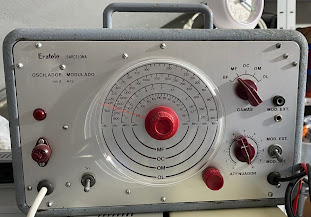

- Generadores de señal: Eratele mod 412. BF - FM - OC - OM - OL. Con modulación interna y externa. RF Repro GRF/21.

- Impresora EPSON ET-2850

- Inyector de señales: AFHA y Sales Kit

- Lámparas de iluminación: 3 de brazo, una de ellas con lupa y dos focos led.

- Limpiadores de contactos: CRC 2-26, CRC Fast dry Degresaer, Alcohol Isopropílico.

- Medidor de ROE, Hansen SWR-508.

- Multímetros: Tacklife DM05. ICE 680R (ANALÓGICO) - PROINSA 511997.

A pesar de lo digital, mi favorito.

- Ordenador Lenovo G500 i7

- Osciloscopios: Hammatek DOS 1102 110Mhz 1GSa/s. KOT 1200. De mano: ARCELI, 100Mhz 50ms/s.

- Probador múltiple de circuitos, resistencias y capacitancias: Eratele

- Puente de Wheastone Siemens.

- Receptores de radio para realizar pruebas de recepción en las distintas bandas. Retekess TR102 (digital), Retekess TR 605 (analógico) y XHDATA D-808 (digital: FM, LW, SW, MW, AIR). Tienen muy buena sensibilidad y selectividad. Radio por Internet Oakcastle OC - IR 100 - NET BCK.

Regulador tensión de 0 - 300v de 1Kw.

- Signal Tracer, Sales KIT 158.

- Soldadores: Estación de soldadura BAKU 878L con soldador y aire. JBC 40S. ParKside PLPD60H1 con alimentador de estaño. Sin marca, de 75w sobre todo, para soldar en la chapa del chasis.

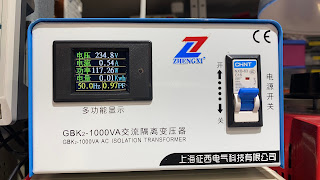

- Transformador de Aislamiento, toroidal. CA 1000 VA. Marca ZHENGXI

-  Medidor  Automático Hanmatek DM10, tipo lápiz.

- Generador de señal FE FY6900 14bit 250MSa/s.

- Multímetro de mesa OWON XDM1041. Para mi gusto un poco lento.

- Altavoz taller auto construído.

- Detector de voltaje Kaiweet5 HT100 AC.

- Tablet Asus Vivobook 13 Slate OLED con Windows 11. Incluye teclado, soporte y lápiz. Funciona genial.

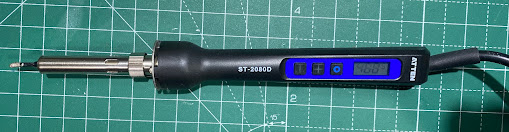

- Soldador LYLIN ST-2080D 80W Pantalla LCD, temperatura ajustable, corrección temperatura, memoria de temperatura, apagado y encendido automático.

- Compresor Einhell TC-AC 190 OF portátil, 1100 w, máximo 8 bar.

- Surtido de herramientas PARKSIDE.

- Pinzas para polímetro. Una pequeña herramienta pero muy útil.

- Generador de BF TAG.101 de 10Hz a 1Mhz.



- Téster LCR - TC1. (Chino) Multifunción. Resistencia - Capacitancia - Inductancia - Transistores. Muy útil.

- Comprobador de carga USB UNI-T UT658DUAL USB TESTER

- Generador de RF. AM / FM. Chino, comprado en AliExpress. Acabado cutre pero cumple su función. Salidas: RF, Audio y FI FM 10,7 Mhz. Entrada de audio para modulación. Manual en chino pero para eso tenemos el traductor de San Google.

-  Analizador de espectro SeeSii tinySA con dos entradas, entrada MF/HF/VHF de alta calidad para 0.1MHZ-350MHz, entrada UHF de menor calidad para 240MHz-960MHz. Generador de señal. Para mi gusto, pantalla muy pequeña. Cumple perfectamente su función.

.

- Extintor EXFAEX, 2Kg dióxido de carbono. Un elemento de seguridad creo que imprescindible.

- Detector de humos Heiman WS2SA - 1. Rohs. Con aviso al móvil. Imprescindible.

- Generador de RF. OC /OM / FM. Chino, comprado en AliExpress. Ya tenía otro modelo con OM y FM. Acabado cutre pero cumple su función. Salidas: RF, Audio y FI FM 10,7 Mhz. Entrada de audio para modulación. Alimentación por pilas 3AA (4,5 v). Fácil sustitución por FA.

- Extensor mesa, como la superficie de trabajo se me quedaba pequeña me vino genial. Foto Amazon.

- Medidor de consumo de corriente Gifort. Tensión, potencia, costo, etc...

- Termómetro infrarrojo Eventek, láser digital, rango de medidas - 50º - 420º C. Lo uso para medir la temperatura de las válvulas, es un parámetro a tener en cuenta para valorar el buen funcionamiento de las mismas.



- Alcohol Isopropílico o Isopropanol. Se usa para limpieza de dispositivos electrónicos como procesadores, placas base, contactos eléctricos, disipadores de calor GPU y sensores CCD. No deja residuos. Es conveniente tenerlo a mano en el taller. Comprado en Amazon.

- Compás trazador. Muy útil a la hora de trabajar con chapas metálicas o de madera. Comprado en Amazon.

- Soporte de columna para taladro. Muy útil y cómodo a la hora de realizar cualquier agujero. Comprado en Amazon.

- Pequeñas herramientas. Muy útiles a pesar de lo pequeñas que son.

- A veces nos faltan manos, herramienta para soldar dos cables.

- Una mano más. Soporte marca Parkside de Lidl. 9€.

- Soldador 60w, marca TOTAL con soporte. 16€.

- Mini herramienta DREMEL 3000 con 45 accesorios. Potencia: 130w, 10000/33000 rpm. y velocidad variable. Precio +- 125€. Puede cortar, taladrar, lijar...con accesorio para hacer la herramienta extensible.

- Base giratoria. Es una ayuda interesante en el taller ya que puede girar en horizontal el aparato para efectuar una reparación.

- Impresora fotográfica por sublimación. Liene 10 x 15. Batería recargable y Wifi. Da muy buena calidad y la considero interesante para el taller. Ocupa poco espacio. Comprada en Amazon con 20 hojas fotográficas y un cartucho. 135,01 € en oferta.

- Multímetro digital, tipo lápiz, rango automático. Fasizi A3004. Medidor de : V AC/DC, A (AC/DC), resistencia, Diodo y Capacidad.4000 cuentas. Luz y pantalla retroiluminada. 17,99€ en Amazon.



- Comprobador de válvulas EICO625. Pendiente de reparación, entre otras cosas, avería en los conmutadores. Una mala compra por internet (solo tenía un par de cables sueltos...)

- Juego de puntas destornillador +  extensión. Marca DeWALT. Precio +- 16€



- Osciloscopio / Multímetro / Generador de señal. HANMATEK HO51. Pantalla de 3,5", 1 canal, 50 Mhz, 8 bit, voltímetro (AC, DC) amperímetro (AC,DC) , resistencia, capacitancia, continuidad, diodo. Precio +- 129€

- Caja de herramientas metálica. Con bandeja superior y tres cajones con almohadillas antidedeslizantes. 52 x 22 x 30,5. Marca: Arebos. De vez en cuando hay que poner orden en el taller. Comprada en Amazon. Precio +- 64,9€.

FONDO BIBLIOGRÁFICO Actualizado a 13/03/25

- 30 receptores de fácil montaje. R.J. Darkness. 1946. Bruguera. BCNA.

- Amplía tu PC fácilmente. Computer hoy. 2000

- Ampliar y reparar su PC. Herbert Buckel. Marcombo 1998.

- Bakelite radios de Robert Hawes. Apple.

- Circuitos de Radio. 49 Esquemas. AFHA 1975

- Colección Electronia + Radio + Tv Afha. Tomos: I, II,  III, IV, V, VI y IX.

Tomo I Teoría y montajes iniciales.

Tomo II Válvulas de vacío. Electrometría teórico-práctica.

Tomo III Detectores. Osciladores. Amplificadores.

Tomo IV Amplificadores B. F. Altavoces. Válvulas emplificadoras.

Tomo V El superheterodino de AM.

Tomo VI Receptores de FM.

Tomo IX Instrumentos de medida.

- Curso básico de Informática. Computer hoy. 2000.

- Curso de Radio FM. Eratele tomo I. BCNA.

- Curso de Radio TV PPO

- El osciloscopio y el taller de reparación. J. Seguí. Ediciones Aura 1985.

- Electrónica básica 5. Edit. Paraninfo 1986

- Electronic Tubes Volume I Hand Book

- Electronic Tube Handbook. De Muiderkring. Paraninfo 1979

- Equivalencia, zócalos y sistemas de designación de válvulas. Radio Wat. BCNA.

- Equivalencias de diodos y transistores. Miniwat 1970

- Eratele cuadernillos: Alimentador anódico, Transistores, Semiconductores 1973 BCNA.

- Guía Práctica de Radio. Agustín Ríu. 1936

- Handbook Tubes 12 edición 1966

- Introducción a la informática. Anaya. 1998.

- La radio antigua. Gustavo Docampo. Marcombo

- Hand Book Tubes 12 edición 1966

- Manual de válvulas. Maymó

- Manual del Radio Experimentador. Agustín Ríu 1936

- Manual del radio montador. R J de Darknes. Bruguera 1946. BCNA.

- Manual Eratele 412.

- Osciloscopios. Funcionamiento y ejemplos de medición. Rien van Erk. Paraninfo 1984.

- Pocketbook Miniwat 1970. Válvulas, semiconductores e IC.

- Radiomanuale 10 en 1. Edizioni Corvinia Milano 1964. Prontuario de válvulas europeas y americanas.

- Radios españolas. Juan Julià Enrich. Marcombo. 1999.

- Radios Muy Antiguas. Editorial Susaeta

- Radios y altoparlantes. Joan Juliá Enrich. Edit. Marcombo.

- RCA Receiving Tube Manual Series RC-19

- Reparaciones de Radio. Afha 1971

- Reparaciones relámpago. R. J. Darkness. Bruguera 1954

- Servicio CB Stratis Karamanolis. Marcombo 1983

- Soluciones tipo de Radio. Afha 1972

- Técnica del osciloscopio. Charles H. Roth jr. Marcombo 1973.

- Telefonía digital. Anaya. 2001.

- Todas las válvulas americanas. R. J. Darkness. Bruguera BCNA

- Transistores A...Z ECA 84/85

- Transistores 2N... ECA 82/83

- Servicio CB Stratis Karamanolis. Marcombo 1983

- World Radio Habdbook 1987.

Componentes: resistencias, condensadores, válvulas, lámparas dial, transformadores...

ESQUEMAS -  MANUALES EN TALLER

 - AEG TRANSISTOR CARINA. Esquema. OC613 - OC612 - OC682 - OC604.

- ASKAR 454A. Esquema. 6 Válvulas. ECH81 - EBF80 - EBC41 - EL84 - EZ80 - DM71.

- AUTOVOX RT 51. Esquema. Transistores. 2N140 - 2N139 - 2N109.

- AUTOVOX TRANSMOBIL TR222. Esquema. Transistores. OC169 - OC45 - OC71 - OC74.

- BLAUPUNKT AUTORRADIO MOD. WESTERLAND. Esquema. Transistores. AF101Z - OC604 - OC604SPEZ - AF101M - TF8013.

- BRAUN TASCHENEMPFANGER /31. Esquema. Transistores. OC44 - OC45 - OA170 - OC71  - OC72.

- BRAUN TASCHENEMPFANGER T4. Esquema. Transistores. OC170 - OC45 - OC604 - OC72.

- BRAUN TRANSISTOR K. Esquema. Transistores. OC170 - OC45 - OC75 - OC604.

- DYNA JET 606. Comprobador válvulas. Esquema.

- EICO TUBE TESTER 625. Manual.

- EPSILON M - 646 - UP. Esquema. 5 válvulas. UCH81 - UF89 - UBC81 - UL84 - UY8.5

- EPSILON M-546-UP. 5 válvulas. UCH81 - UF89 - UBC81 - UL84 - UY85 . Esquema.

- ERATELE MOD. 412. Generador RF y BF. Manual.

- GELOSO G57. 5 válvulas. 6K8G - 6K7G - 6Q7 -6V6 - 5Y3. Esquema.

- HANMATEK DOS1102. Osciloscopio. Manual en inglés.

- HAMEG HM 307. Osciloscopio. Manual y esquema.

- INTER MONTANA RG. 6 válvulas. ECC85 - ECH81 - EF183 -EABC80 - EL84 - EM81. Esquema.

- INTER MONTERREY similar al Inter Montana. 6 válvulas. M255 - 2. ECC85  - ECH81 - EF93 - EABC80 - EL84 - EM81. Esquema.

- INTER TRÍPOLI FM. 5 válvulas. UCC85 - UCH81 - UABC80 - UF89 - UL84. Esquema.

- INYECTOR SEÑAL. AFHA R07. Transistor AC125. Esquema y manual.

- MAGESTIC 121, 5 válvulas. ECH3 - E9 - EBC3 - EL3 - AZ1. Esquema.

- MAGESTIC 132. 5 válvulas. UCH41 - UAF41 - UAF41 - UL41 - UY41. Esquema.

- MAGESTIC 132. UNIVERSAL. 4 válvulas. UCH41 - UAF41 - UAF41 - UL41. Esquema.

- MAGESTIC 133. 5 válvulas. ECH42 - EAF42 - EAF42 - EL41 - AZ41. Esquema.

- Modelos de muebles de madera para receptores y radiogramolas. Antigua casa Brunet. Catálogo oficial 1949.

- PHILIPS 321A. Esquema, cableado, componentes y folleto original. 5 válvulas. ECH42 - EAF42 - EBC41 - EL41 - AZ41.

- PHILIPS BE 262U. Esquema, cableado, componentes. 5 vávulas. HCH81 - HF93 - HBC90 - HL94 - HY90.

- PHILIPS BE 552 - A. 6 válvulas. ECH42 - EAF42 - EAF42 - EL41 -EM4 - AZ41. Esquema. Esquema, cableado y componentes.

- PHILIPS BX310.5 válvulas. ECH42 - EAF42 - EBC41 - EL41 -AZ41.

- RADIALVA BUT 1954. 5 válvulas. ECH81 - EBF80 - EBF80 - EL84 - EZ80. Esquema e indicaciones.

- RADIALVA SUPER CHIC 50. 5 válvulas. ECH41 - EAF41 - EAF41 - EL41 -GZ40. Esquema.

- RADIO ALLOCCHIO BACCHINI. Milano. Transistor portatile MOD. 2011/2012/2020. Esquema. Transistores. 2N410 - OA70 - 2N408 / OC45 - OA90 - OC71 - OC74/ 2N410  - OA80 - 2N408 / OC45 - OA90 - 0C71 - OC72.

- RADIO ANALYS B & Q 970. Centro de reparación. Manual y esquema.

- RCA VÍCTOR 1X53 1955. 5 válvulas. 12SA7 - 12BA6 - 12SQ7 - 50L6 GT - 35Z5GT. Esquema.

- RCA VÍCTOR 507J. 6 válvulas. 6SA7 - 6K7 - 6SQ7 - 6AD7G - 6F6G - 5Y3G. Esquema.

- RCA VÍCTOR RC 507A. 5 válvulas. 6SA7 - 6SK7 - 6SQ7 - 6AD7G - 5Y3G. Esquema.

- RECEPTOR SUPERHETERODINO. 6 válvulas. ECH3 - E9 - EBC3 - EL3N - EM4 - AZ1. Miniwat.

- RECEPTOR KIT R-04 AFHA. 2 válvulas. UCC85 -UY85. Esquema.

- RUOSHMI 3165. Frecuencímetro. Manual.

- SIN MARCA (Rodrigo). 6 válvulas. ECH3 - EF9 - EM4 - EBC3 - EL3N - AZ1.

- SUPERHETERODINO. 4 válvulas. ECH3 - ECF1 - CBL6 - CYA. Esquema.

- SUPERHETERODINO 4 válvulas. ECH3 - ECF1 - EBC1 - 1883. Esquema.

- SUPERHETERODINO 5 válvulas. 6A8 -6K7 - 6Q7 - 6V6 - 5Y3. Esquema..

- SUPERHETERODINO ESPAÑOL 5 válvulas, años 50.  ECH42 - EAF42 - EAF42 - EL41 - AZ41. EA6SB.

- SUPERHETERODINO SERIE ROJA. 5 válvulas. ECH3 - EF9 - EBC3 - EL3 - AZ1. Esquema.

- TELEFUNKEN PANCHITO U2115. 5 válvulas. HCH81 - HF93 - HBC90 - HL94 - HY90. Esquema.

- VICA 260 1955. 5 válvulas. ECH41/42 - EAF42/43 - EBC41 - EL41 - AZ4. Esquema.

- VICA 470 - 3. 5 válvulas. 6A7 - 6D6 - 75 - 43 - 25ZS. Esquema.

- VOLTÍMETRO ELECTRÓNICO 440D. Manual y esquema.

- WEIMAR 5340C FM. 7 válvulas. ECC85 - ECH81 - EAF801 - EABC80 - EL84 - EM84 - EZ80. Esquema.

Herramientas: destornilladores, alicates, llaves, pinzas, estaño, dremel, brocas, tornillo de banco, martillos, cables: flexibles, rígidos, blindados...
