INICIO DE UNA AFICIÓN 2

 Desde mi jubilación en 2017 y después de 40 años ejerciendo como maestro de educación primaria, estoy tratando de recuperar una afición que empecé allá a mediados de los 70.

Recuerdo mis primeros montajes en Sales Kit y mis primeros libros de radio de la editorial AFHA facilitados por un buen amigo. El primer receptor que "desmonté" fue un RCA Víctor que trajo a casa mi padre  y que, en su día,  había reparado un amigo suyo que estaba en el centro emisor del Castro, en Vigo (Galicia).

 Mi pequeño taller era entonces muy limitado: fuente de alimentación, inyector y seguidor de señal, generador de BF, soldadores, un libro de válvulas, un libro de transistores y poco más.

Con el paso del tiempo me fui desprendiendo de todo ello y ahora he vuelto a montar mi nuevo taller, recuperando libros y comprando nuevo material. A la hora de comprar material quise ceñirme al aparataje de los años 40 - 70, aunque no siempre pude conseguirlo.

Recuerdo también mi paso por la radioafición, primero en CB (banda ciudadana, empecé con un Midland Alan 44 y después me pasé a uno de 320 canales con bandas laterales), después en clase B y por último en clase A (EA1DAE). Afición que desde hace tiempo tengo abandonada. En ese tiempo disponía de un transceptor YAESU CPU 2500R (2 metros).

En mi época de maestro, dirigí un programa de radio escolar llamado "Patio de recreo" que estuvo en antena varias temporadas en la antigua emisora de Pravia "Radio Pravia" bajo el apoyo inestimable de Marino (Director entonces de la emisora) y de la periodista Paloma G.

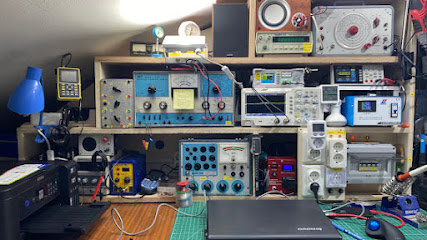

Aquí tenéis mi taller o "mini submarino. Creo que en cuanto a aparataje está bien aunque siempre se puede mejorar.

A día de hoy dispongo de los siguientes receptores de válvulas, la colección sigue creciendo:

1.- Philips BE 262U, 1956. 2 Unidades, una de ellas para piezas. 5 válvulas: HCH81 - HF93 - HBC90 - HL94 - HY90. Ondas: OM - OC. Es de los llamados de corriente universal, no tiene transformador. Fue el primer receptor de radio que hubo en mi casa, estaba en un lugar privilegiado del salón. En él oí: radionovelas junto a mi madre, el programa de discos dedicados, entre ellos, la canción que me dedicaron mis padres el día de mi primera comunión.  Baquelita. Esquema, lista de componentes y cableado.

2.- Philips BE321A 1948. 5 válvulas: ECH42 - EAF42 - EBC41 - EL41 - AZ41. Pertenecía a mi tío Baldomero: él me enseñó a amar la radio. Ondas: OM - OC. Baquelita. En funcionamiento. Esquema, lista de componentes y cableado. Folleto original.

3.- Philips BE552A 1955 con indicador de sintonía (ojo mágico). 6 válvulas: ECH81 - EBF80 - EBC41 - EL84 - EZ80 - EM80. Ojo mágico. Regalo de Evaristo y Mariluz , primos de mi esposa, Marisol. Baquelita. En proceso de reparación. Esquema, lista de componentes y cableado.

4.- Weimar 5340C 1965 con indicador de sintonía y FM. 7 válvulas: ECC85 - ECH81 - EAF801 - EABC80 - EL84 - EZ80 - EM84. Ojo mágico. Comprado en TodoColección. Madera. Esquema. Funcionando.

5.- Inter Montana, reformado, con indicador de sintonía y FM. 7 válvulas: ECC85 - ECH81 - EF183 - EABC80 - EL84 - EZ81 - EM81. Ojo mágico. Comprado en TC. Madera.  Modificado. Funcionando.

6.- Radialva But  1954. Regalo de mi esposa y comprado en una feria de antigüedades en Gijón. 5 válvulas: ECH81 - EZ80 - EL84 - EBF80 (2). Ondas: OM - OC - OL. Baquelita. Funcionando.

7.- Radio sin marca; por el tipo de válvulas podría ser posterior a la guerra civil. 1950. Ondas: OM - OC 5 válvulas: ECH3 - EF9 - EBC3 - EL3N - AZ1. Estaba en la casa de mis suegros: Rodrigo y Maruja. El mueble fue realizado en madera por mi suegro que era un excelente ebanista. Madera. En reparación. Esquema de aparato similar.

8.- 6V6 - 75 - 6K7 - 6A8.  Ondas: OM - OC. La encontré en la basura en el pueblo de Cuevas del Agua, cerca de Ribadesella. Madera en muy mal estado. En proceso de restauración. Esquema de aparato similar.

9.- Radio Radiola Modelo Radiolo 1954, 4 válvulas: UCH81 - UAF42 - UL41 - UY42. Ondas: OM - OC. Bakelita. Reparada y en funcionamiento. Esquema.

10.- Radio Zenith TransOceanic H500 1951 -53, 5 válvulas: 1L6 - 1U4 (2) - 1U5 - 3V4, Diodo rectificador de selenio. Ondas: OM y varias OC. En proceso de reparación. Problemas para encontrar 1L6. Esquema. Manual. Versiones Zenith Transoceanic.

11.- Radio Askar AE 1330A 1962. 6 válvulas: ECC85 - ECH81 - EF89 - UABC 80 - UL 84 - UY85. Ondas: OC, OM y FM. Bakelita. Reparada y en funcionamiento. Esquema.

12.- Radio española Marahis Q. Año 1973?  5 válvulas:  UCH81 - UF89 - UABC80 - UL84 - UY85. Dos transistores AF114 en el módulo de FM. Ondas: OC (2), OM y FM. Esquema. En funcionamiento.

13.- Radio S/M.  5 válvulas. Ondas: OC y OM. Bakelita.

14.- Radio Philips B6X72A.  Holanda. Año 1957/58. 9 válvulas: ECC85 - ECH81 - EF89 - EF85 - EM80 - EABC80 - EL84 - EL86 - EZ80. Ondas: OL - OC - OM - FM. Phono. Dos altavoces. Ojo mágico.  Excelente recepción en AM, sobre todo donde vivo ya que la señal es muy deficiente.  Esquema. En funcionamiento. A día de hoy, el mejor de mi pequeña colección. Madera.

15.- Radio Radiola RA 84A es igual que la Philips BF480A. Francia. Año 1949. Bakelita. 6 válvulas: ECH21 - (2) EAF41 - EBL21 - AZ1 - EM4. Ondas: 4 OC - OM y Phono. Bakelita. Esquema. En restauración y reparación.

16.- Radio Saba Lindau li 18. Año 1966/67. Híbrido. 5 Válvulas: ECC85 - ECH81 - EBF89 - ECL86 - EM84 . 4 transistores/semiconductores: B250C100 - BA101 - AA119 (2). Ondas: OL - OC - OM - FM. Ojo mágico. Madera. En reparación. Esquema.

17.- Radio Bruns Super 5440/640/J. Híbrido. 5 válvulas: ECC85 - ECH81 - EAF81 - ECL82 - EM84. Ondas: OL - OC - OM - FM. Ojo mágico. No localizo el esquema. Madera. En reparación.

18.- Radio Clearvox . 1933. Fabricada en España por Radio Popular (Madrid)  bajo licencia RCA y The Hazeltime Corporation y Latour Corporation. 5 válvulas: 77 - 78 - 77 - 43 -25Z5. OM. En funcionamiento, esquema (gracias a la inestimable ayuda de Joaquín Menchén de Radios Antiguas. Madera.

19.- Radio Philips B6X94A/19 (solo chasis). 1959/60? Eindhoven. Holanda. Ondas: OL - OC - OM - FM. 10 válvulas: EEC85 - ECH81 - EF89 - EBF89 - EAA91 - ECC83 - (2) EL84 - EZ81 - EM80. Intentando volverlo a la vida dado el estado del mismo. Esquema.

20.- Radio Mediator MD 3611 AF 1961 Suiza. Ondas: OL - 2 OC - OM . 6 válvulas: HCH81 - EF89 - - EBC81 - EL84 - EZ80 - EM84. Esquema de aparatos similares. En funcionamiento. Dado que en mi zona es casi imposible oir OM, decidí instalarle un receptor de Bluetooth y funciona genial. Bakelita.

21.- Radio Ducretet - Thomson. Mod. 755? París (Francia) 1935/1936. Ondas: OL - OM . 5 válvulas: 6A7 - 6D6 - 75 - 42 - 80. Pendiente de revisión y confirmación de las  válvulas ya que algunas tienen el nombre borrado así como localizar el esquema del mismo. Comprada en la Feria de antigüedades de Avilés.Madera.

22.- Radio Philco PT-4 Transitone. 1941. Philadelfia EE.UU. 5 Válvulas: 7A8 - 7B7 - 7C6 - 50L6GT - 35Z3. OM. FI: 455 khz. Universal. Bakelita.

23.- Radio Philips 342A Music Maid. Inglaterra. Nº válvulas: 5 UCH81 - UBF80 - UBC41 - UL41 - UY41. Ondas : OL / OM. 4 emisoras presintonizadas. No tiene botón de sintonía. FI: 470 Khz. 220v. Con reloj. 200-250v. Universal. Bakelita.
